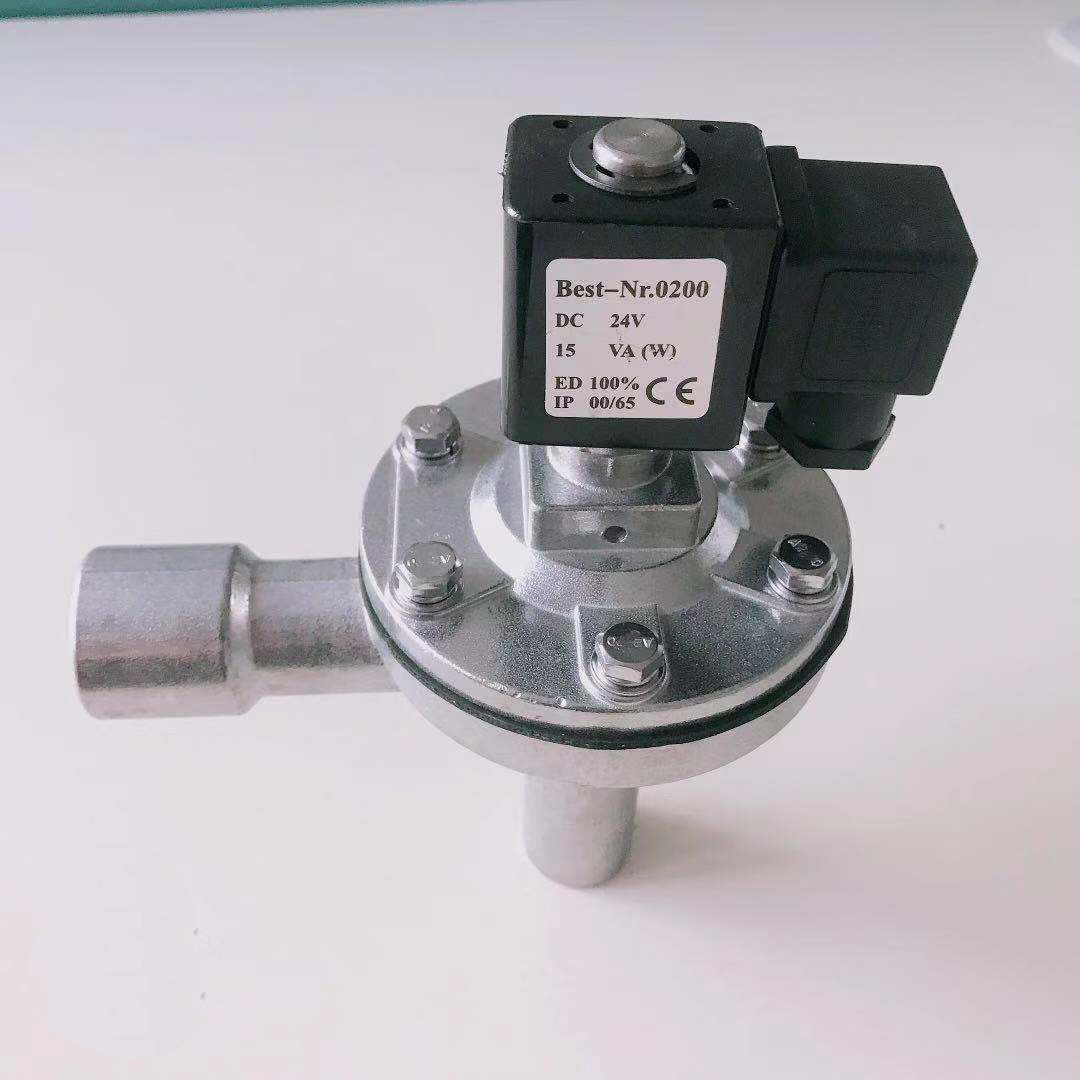

DMF-F型防爆型電磁脈沖閥（以下簡稱
防爆電磁閥）是根據GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.9-2006《爆炸性氣體環境用電氣設備 第9部分：澆封型“m”》的規定制成澆封型結構,其防爆標志為ExmbⅡT4，適用于工廠存在或可能存在Ⅱ類，T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸危險1區或2區場所。
二、DMF-F型防爆型電磁脈沖閥在下列環境條件下能可靠地工作
2.1、 海拔不_過1000m；
2.2、 環境溫度-20℃～+40℃；
2.3、周圍環境相對濕度不大于95％（+25℃）；
2.4、存在Ⅱ類，T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸性混合物的1區或2區場所；
2.6、在無破壞絕緣的氣體或蒸氣的環境中；
2.7、在無顯著搖動和沖擊振動的地方；
2.8、能防止滴水的地方。
三、型號含義
DMF——F——X——XX——S
1、DMF：是指電磁脈沖閥
2、 F ：是指防爆
3、 X ：是指閥體形式（Z為直角式、Y為淹沒式、T為直通式、ZM為外螺母式）
4、 XX ：是指公稱通徑
5、 S ：是指雙膜片
四、型號規格選樣表
序號
| 型式
| 型號規格
| 公稱通徑 | 膜片數 | 進氣口尺寸
| 出氣口邊接形式
|
mm
| Inch
|
| 1 | 直 角 式 防 爆 閥 | DMF-F-Z-20L | 20
| | 1 | | |
| 2 | DMF-F-Z-20 | 20 | | 1 | | |
3
| DMF-F-Z-25 | 25 | 1" | 1 | G 1" | G 1" |
| 4 | DMF-F-Z-40S | 40 | | 2 | | G 1 1/2" |
5
| DMF-F-Z-50S | 50 | 2" | 2 | G 2" | G 2" |
| 6 | DMF-F-Z-62S | 62 | | 2 | | |
| 7 | DMF-F-Z-76S | 76
| 3" | 2 | | |
| 8 | 淹 沒 式 防 爆 閥 | DMF-F-Y-25 | 25
| 1" | 1 | G 1" | G 1" |
| 9 | DMF-F-Y-40S | 40 | | 2 | | |
| 10 | DMF-F-Y-50S | 50 | 2" | 2 | G 2" | G 2" |
| 11 | DMF-F-Y-62S | 62 | | 2 | | |
| 12 | DMF-F-Y-76S | 76 | 3" | 2 | G3" | G3" |
| 13 | 外 螺 紋 閥 | DMF-F-ZM-20 | 20 | | 1 | | |
| 14 | DMF-F-ZM-25 | 25 | 1" | 1 | G 1" | G 1" |
| 15 | DMF-F-ZM-40S | 40 | | 2 | | |
五、
防爆電磁脈沖閥的應用
1、可用于爆炸性氣體和爆炸性粉塵環境的布袋除塵器，能滿足相應的防爆要求。
2、能滿足GB 3836.9標準《 爆炸性環境用防爆電氣設備 第九部分 澆封型電氣設備要求》的要求，并通過_防爆認證機構的審查和測試，并取得防爆合格認證。
3、彌補_環保行業袋式除塵用電磁脈沖閥在防爆領域的空缺，充實_高新技術產品和水平，以提高_科技競爭力；
六、結構說明
1、
防爆電磁閥主要由閥體、絕緣繞組組成，閥體采用鋅鋁材料鑄造制成。
2、防爆電磁閥其外型及尺寸詳見DMF-F-Z型直角防爆電磁脈沖、DMF-F-Y型淹沒式防爆電磁脈沖閥、DMF-F-ZM型螺母式防爆電磁脈沖閥。
3、防爆電磁閥的絕緣繞組是用高性能的工程塑料將電磁線圈模壓澆封為一獨立的整體。澆封材料具有化學、熱工和機械等方面的穩定性。成型后的絕緣繞組的澆封層厚度及澆封間距均符合有關規定。
4、防爆電磁閥采用氣電隔離的結構，氣路密封性能可靠。
七、防爆要點
1 、在進行電磁閥結構設計時，從外殼強度和組成外殼各零部件、澆封劑的材料以及限制外殼_表面溫度等關鍵條件著手，確保防爆性能。
2 、防爆電磁閥正常工作時，其外殼_表面溫度不_過130℃。
3、防爆電磁閥的電源引出線的外露長度不小于1m。
4、防爆電磁閥在危險場所接線時,應采用適宜的導管系統接入具有相同防爆級別的接線盒或箱內。
5、防爆電磁閥的明顯部位有“ExmbⅡT4”_性標志。
6 、防爆電磁閥電路中，_配設可實現過載、短路等保護的電氣元件（如陶瓷管快速熔斷器等，但不得用玻璃管熔斷器）。
八、安裝維護及其他注意：
8.1、 電磁閥安裝前檢查:
8.1.1、電磁閥安裝前應進行如下檢查
a. 銘牌是否有防爆標志、防爆合格證編號；
b. 所有零件有無損壞或丟失；
c. 經長期運輸或長期擱置不用的電磁閥,在使用前_測量接線端子與殼體之間的絕緣電阻值,其值不應小于20MΩ,否則應進行干燥處理。
8.1.2、 經檢驗合格出廠的產品不允許隨意更改影響防爆性能的零部件。
8.2、防爆電磁閥的保養
定期用500V兆歐表檢驗絕緣電阻，其值不得小于20MΩ。維修和保養時，注意保護澆封劑。
安全注意事項
_維修、保養等作業均須在切斷前級電源后進行。引出導線的終端應接入符合使用場所要求的防爆箱或防爆盒內。
