旋風器的類型有切流反轉式、軸流反轉式、直流式等。工廠通風除塵使用的主要是切流反轉式旋風器。

2 旋風器結構

2 ． 1 單體基本結構

單體基本結構參見圖 1 ，含塵氣體通過進口起旋器產生旋轉氣流，粉塵在離心力作用下脫離氣流和筒錐體邊壁運動，到達壁附近的粉塵在氣流的作用下進入收塵灰斗，去除了粉塵的氣體匯向軸心區域由排氣芯管排出。

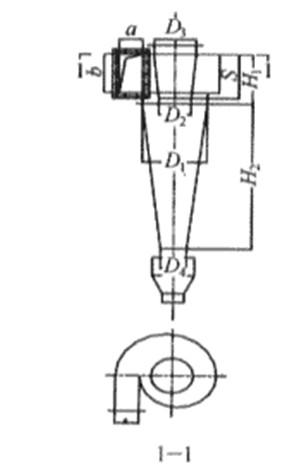

                                                                                                    圖 1 旋風器結構示意圖
2 ． 2 結構改進措施
　　旋風器在長期使用中，為了達到低阻_性能其結構不斷進行改進，改進措施主要有：

（ 1 ）進氣通道由切向進氣改為回轉通道進氣，通過改變含塵氣體的濃度分布、減少短路流排塵量。回轉通道在 90° 左右時阻力較小。

（ 2 ）把傳統的單進口改為多進口，有效地改進旋轉流氣流偏心，同時旋風器阻力顯著下降。（ 3 ）在筒錐體上加排塵通道，防止到達壁面的粉塵二次返混。

（ 4 ）采用錐體下部裝有二次分離裝置（反射屏或中間小灰斗）防止收塵二次返混。

（ 5 ）排氣芯管上部加裝二次分離器，利用排氣強旋轉流進行微細粉塵的二次分離，對捕集短路粉塵_為有效。

（ 6 ）在筒錐體分離空間加裝減阻件降阻，等。

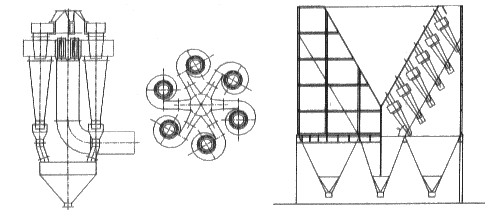

2 ． 3 組合技術
